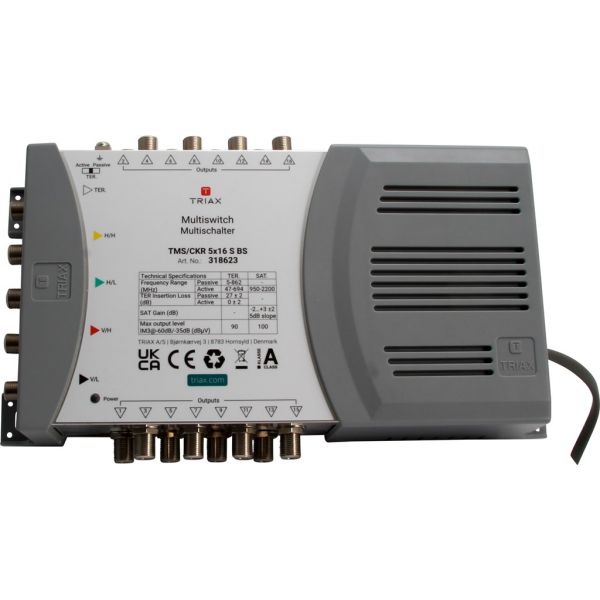

Triax Πολυδιακόπτης TMS / CKR 5x16 S-Stand. 5IN / 16OUT

EAN : 5702663186231

ΗΛΕΚΤΡΙΚΑ
Αντίσταση: 75 Ω

ΣΥΝΔΕΤΗΡΕΣ
Τύπος Συνδέτη: F-female
Αριθμός Εισόδων: 5
Έξοδοι Συνδρομητών: 16
Σύνδεση Τροφοδοσίας: UK main plug
Χρωματική Κωδικοποίηση στις Εισόδους IF/TER: VL=Μαύρο, VH=Κόκκινο, HL=Πράσινο, HH=Κίτρινο, Λευκό=TER

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Τύπος LNB: Quad/Quattro
Μέγιστη Είσοδος SAT (IMD3 - 35dB): 97 dBµV
Μέγιστη Είσοδος TER (IMD3 - 60dB): 90 dBµV
Μέγιστη Έξοδος SAT @ -35 dB IMD3: 100 dBµV
Μέγιστη Έξοδος TER @ -60dB IMD3: 90 dBµV
Μέγιστο Ρεύμα LNB: 1000 mA
Εντολές Switch: DiSEqC 1.0/2.0, 13/18V, 0/22kHz

ΕΥΡΟΣ ΣΥΧΝΟΤΗΤΑΣ
Εύρος Συχνοτήτων TER: Ενεργό: 47…694 MHz / Παθητικό: 5...862 MHz
Εύρος Συχνοτήτων SAT: 950…2200 MHz

ΚΕΡΔΟΣ
Κέρδος SAT (με κλίση 5 dB): -2…+3 ± 2 dB
Κέρδος TER: 0 ± 2 dB

ΑΠΩΛΕΙΕΣ
Απώλειες TAP TER: 27 ± 2 dB

ΑΠΟΜΟΝΩΣΗ
Απομόνωση SAT προς TER: 30 dB
Απομόνωση Σταυροπολικής H/V: 30 dB
Απομόνωση SAT Έξοδοι προς Έξοδοι: 30 dB
Απομόνωση TER Έξοδοι προς Έξοδοι: 25 dB

ΑΠΟΔΟΣΗ ΕΠΙΣΤΡΟΦΗΣ
Απόδοση Επιστροφής SAT Εισόδων: >10 dB
Απόδοση Επιστροφής TER Εισόδων: >10 dB
Απόδοση Επιστροφής TAP Εξόδων: >10 dB

ΛΕΙΤΟΥΡΓΙΑ
Τάση Τροφοδοσίας AC: 180…264 VAC
Προστασία ESD: 4KV στις Εισόδους & Έξοδοι Συνδρομητών
Κατανάλωση Ρεύματος (τυπική): 3.5W max. TER ενεργό, 2W max. TER παθητικό
Μέγιστο Ρεύμα Διέλευσης ανά Σύνδεσμο F: 2000 mA
Μέγιστο Ρεύμα ανά Έξοδο (από Set Top Box): <50 mA
Έλεγχος LEDs: Πράσινο LED (Τροφοδοσία)
Θερμοκρασία Λειτουργίας: -20…+55 °C

ΜΗΧΑΝΙΚΑ
Κύριο Υλικό: Μεταλλικό Περίβλημα
Διαστάσεις Προϊόντος (Ύψος x Βάθος x Πλάτος): 140 x 65 x 250 mm
Ποσότητα Συσκευασίας: 1
Ύψος Προϊόντος: 250 mm
Πλάτος Προϊόντος: 140 mm
Βάθος Προϊόντος: 65 mm
